Duschabläufe und Gefälle: So gelingt der normgerechte Einbau im Bad

Stellen Sie sich vor: Sie duschen morgens entspannt, doch sobald Sie aussteigen, stehen Ihre Füße in einer Pfütze. Das Wasser läuft nicht ab, sondern breitet sich über den gesamten Badezimmerboden aus. Das ist nicht nur unangenehm, sondern ein klares Zeichen für einen fehlerhaften Einbau. Bei bodengleichen Duschen ist das Gefälle der entscheidende Faktor zwischen einem luxuriösen Wellness-Erlebnis und einem dauerhaften Wasserschaden.

Viele Hausbesitzer unterschätzen die technische Komplexität hinter dem scheinbar simplen Konzept einer ebenerdigen Dusche. Es geht hier nicht nur um Ästhetik, sondern um präzise Hydraulik und strikte Einhaltung von Normen wie der DIN EN 1253. Wenn Sie planen, eine solche Dusche zu installieren - sei es im Neubau oder bei einer Sanierung - müssen Sie verstehen, wie Schwerkraft, Materialstärke und Abdichtung zusammenwirken. In diesem Artikel zeigen wir Ihnen, worauf es wirklich ankommt, damit das Wasser zuverlässig verschwindet, wo es hingehört: in die Kanalisation.

Das richtige Gefälle: Die Faustregeln für den sicheren Abfluss

Das Herzstück jeder funktionierenden Dusche ist das Gefälle. Ohne diese leichte Neigung hat das Wasser keine Chance, zum Ablauf zu finden. Die Fachliteratur und die geltenden Normen empfehlen ein Gefälle zwischen 1 und 2 Prozent. Als praktische Daumenregel gilt dabei oft genau 2 Prozent. Was bedeutet das konkret?

• Berechnung: Bei einer Duschfläche von 100 Zentimetern Tiefe muss ein Höhenunterschied von 2 Zentimetern zwischen der Außenkante und dem Ablauf bestehen.
• Zu wenig Gefälle: Liegt die Neigung unter 1,5 Prozent, bilden sich Pfützen. Stehendes Wasser belastet Fugen und Abdichtungen extrem und fördert Schimmelbildung.
• Zu viel Gefälle: Eine Neigung von mehr als 2 bis 3 Prozent wird vom Fußgänger als störend empfunden. Es wirkt instabil, besonders auf nassen Fliesen, und kann sogar Sturzgefahr bedeuten.

Neben dem Bodengefälle ist auch das Gefälle der Ablaufleitungen wichtig. Auch hier fordert die Norm eine Neigung von 1 bis 2 Prozent zum Fallrohr hin. Zudem definiert die DIN EN 1253 eine sogenannte Anstauhöhe von maximal 20 Millimetern über dem Rinnenrost. Das bedeutet: Selbst wenn der Ablauf kurzzeitig stark belastet wird, darf das Wasser diesen Pegel nicht überschreiten, sonst läuft es zurück auf die Duschfläche.

Punktablauf vs. Linientwässerung: Welche System wählen?

Bevor Sie mit dem Estrich beginnen, müssen Sie entscheiden, welches Entwässerungssystem zu Ihrem Raum passt. Diese Wahl bestimmt maßgeblich, wie Sie das Gefälle ausbilden müssen.

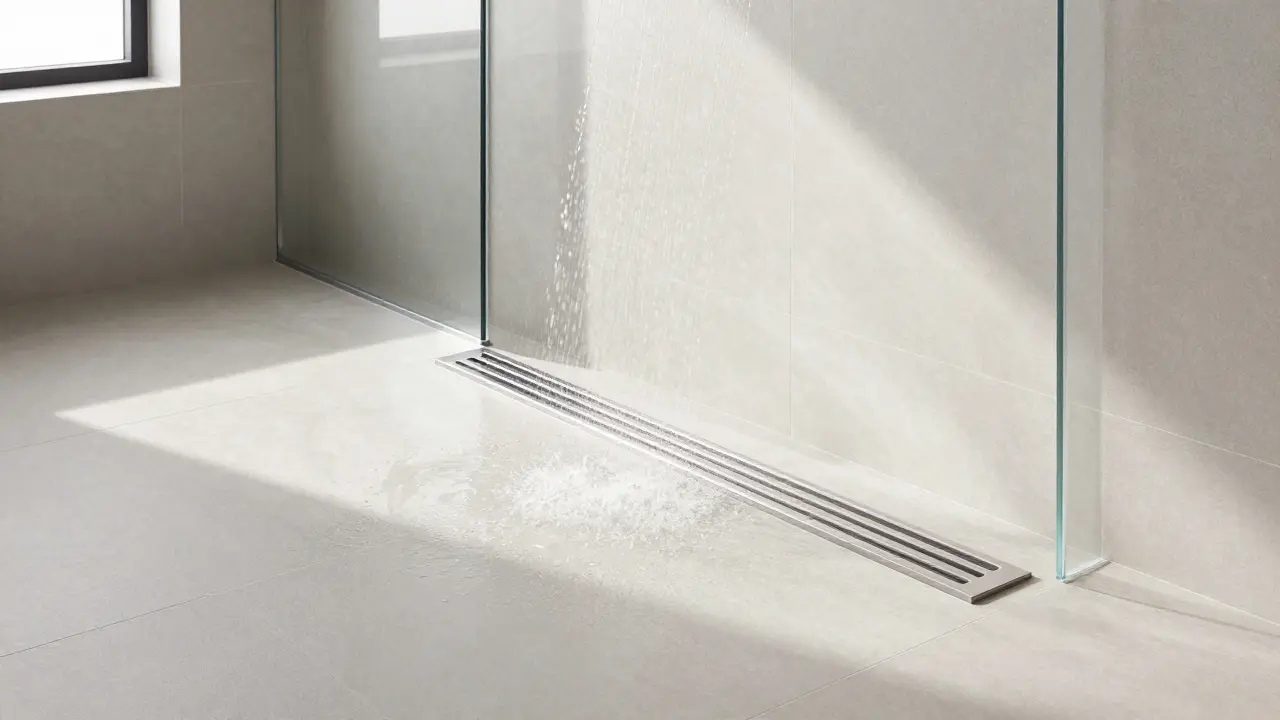

Der klassische Punktablauf wird häufig in einer Ecke platziert. Hier muss der Estrich entweder konisch wie ein Trichter oder vierseitig zum Mittelpunkt hin geneigt sein. Linientwässerungssysteme sind moderner und erlauben eine einfachere, einseitige Gefällebildung. Allerdings benötigen sie eine entsprechende Wandlänge. Moderne ultraflache Systeme minimieren zwar den Höhenaufbau, bergen aber das Risiko, dass bei seltener Nutzung das Wasser im kleinen Siphon verdunstet und Gerüche entstehen können.

Die Umsetzung: Estrich oder XPS-Formteile?

Wie bringen Sie nun dieses präzise Gefälle technisch auf den Boden? Es gibt zwei Hauptmethoden, die beide ihre Vor- und Nachteile haben.

Der professionelle Gefälleestrich

Die dauerhafteste und professionellste Lösung ist der Gefälleestrich. Dabei wird der Zementestrich direkt mit der erforderlichen Neigung eingebracht. Das erfordert viel Erfahrung vom Handwerker, da man das Gefälle im Nasszustand perfekt justieren muss. Nach dem Verteilen glättet man die Fläche mit einem Reibebrett. Spiegelglatt muss sie nicht sein, da ja Fliesen folgen, aber sie muss ebenmäßig genug sein, um keine Hohlstellen unter den Fliesen zu verursachen. Diese Methode ist ideal für Neubauten oder Komplettsanierungen, bei denen genug Platz vorhanden ist.

XPS-Formteile als moderne Alternative

Für viele Renovierer sind XPS-Formteile (Extrudiertes Polystyrol) die praktischere Wahl. Diese hohlen Blöcke werden nach dem Einbau des Abflusses verlegt und schaffen automatisch das nötige Volumen für das Gefälle, ohne schweres Betonmaterial zu verwenden. Sie sind leicht, wärmedämmend und lassen sich gut zuschneiden. Wichtig ist hierbei die Verarbeitung der Fugen zwischen dem Formteil und den angrenzenden Elementen. Diese müssen sorgfältig ausgefräst und mit Spachtelmasse oder speziellen Klebern geschlossen werden, um später keine Risse in der Fliese zu bekommen.

Abdichtung: Der unsichtbare Heldenakt

Selbst das perfekte Gefälle nützt nichts, wenn das Wasser durch die Decke sickert. Die Abdichtung ist der kritischste Schritt beim Einbau einer bodengleichen Dusche. Eine Verbundabdichtung muss nahtlos angebracht werden. Dazu gehören:

• Anbindung an Wände: Die Abdichtung muss mindestens 2 cm über den Bodenrand hinaufgezogen werden, idealerweise bis zur Kante der Glaswand.
• Um den Ablauf: Hier besteht die größte Schwachstelle. Spezielle Anschlussmanschetten sorgen dafür, dass die Abdichtung fest am Metall oder Kunststoff des Abfluffs haftet.
• Durchfeuchtungstest: Bevor Sie die Fliesen legen, sollten Sie den Bereich wasserdicht abschließen und 24 Stunden lang mit Wasser füllen. Nur so erkennen Sie Leckstellen frühzeitig.

Die Planung muss also nicht nur das Gefälle berücksichtigen, sondern auch die individuelle Rohrleitungsführung. Eine sichere Wasserableitung und bauseitige Anpassbarkeit von Höhe und Gefälle sind essentiell.

Herausforderungen bei der Sanierung: Wenn der Platz fehlt

Im Altbau ist der Einbau einer bodengleichen Dusche oft eine Gratwanderung. Das Hauptproblem ist die Aufbauhöhe. Für ein korrektes Gefälle der Abwasserleitungen (mindestens 1-2 %) und den Estrich selbst benötigen Sie unterhalb der fertigen Bodenfläche mindestens 70 Millimeter Aufbauhöhe. Ist die Betondecke zu hoch, stoßen Sie schnell an Grenzen.

Lösungen für niedrige Aufbauhöhen:

1. Kernbohrung nach unten: Man bohrt ein Loch in die Decke, um das Abfallrohr senkrecht abzuleiten. Das spart horizontale Leitungslänge und damit Gefälle-Höhe.
2. Ultraflache Abläufe: Spezielle Modelle mit nur wenigen Zentimetern Höhe, die jedoch oft teurer sind.
3. Ablaufpumpen: Wenn kein natürliches Gefälle möglich ist, befördern kleine Pumpen das Wasser aktiv in die Kanalisation. Dies ist eine kostspielige und wartungsintensive Lösung, die nur als letzter Ausweg empfohlen wird.

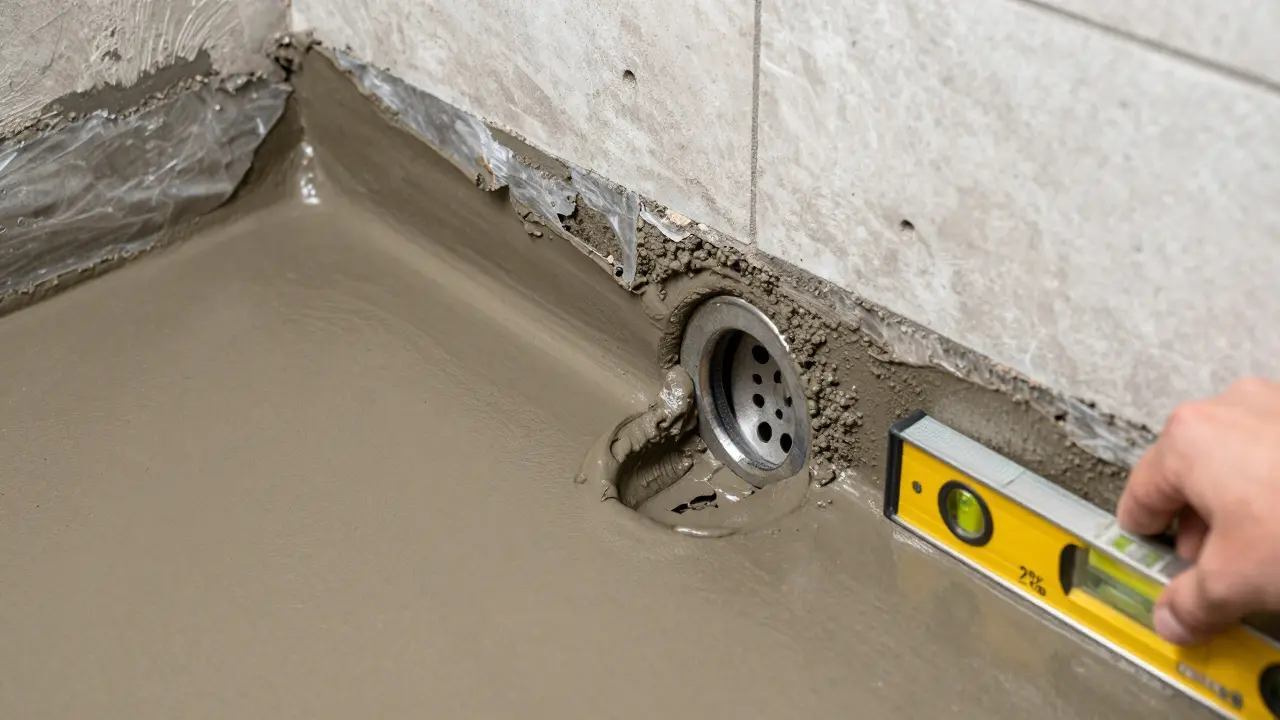

Während der Installation ist die Kontrolle mit der Wasserwaage unerlässlich. Legen Sie die Waage vom umliegenden Boden bis zum Rinnenrand, um das Gefälle zu prüfen. Bei einem Punktablauf müssen Sie das Gefälle in alle Richtungen überprüfen. Ein Fehler hier führt zwangsläufig zu Pfützenbildung und Hygieneproblemen.

Fazit: Warum Profi-Hilfe sinnvoll ist

Eine bodengleiche Dusche ist mehr als nur ein Designstatement. Sie ist eine technische Installation, bei der Präzision über Erfolg oder Misserfolg entscheidet. Die drei Säulen einer erfolgreichen Installation sind fachgerechte Planung, die richtige Modellauswahl des Ablaufsystems und handwerklich perfekter Einbau. Da der Fehlerfortschritt bei falschem Gefälle oder schlechter Abdichtung teuer repariert werden muss (oft erst nach Jahren, wenn der Schaden sichtbar wird), raten Experten dringend dazu, diese Arbeiten Profis zu überlassen. Die Größe und Form Ihres Raumes beeinflussen die Wahl des Abflusses maßgeblich, weshalb eine individuelle Planung für jedes Projekt notwendig ist. Investieren Sie in Qualität, dann bleibt Ihre Dusche jahrzehntelang funktional und sicher.
