Potenzialausgleich richtig machen: Leitungsführung & Klemmen-Check
Sep, 14 2026
Stell dir vor, du duschst und plötzlich kribbelt es im Arm. Kein Drama, aber ein Warnsignal. Oft steckt dahinter kein kaputtes Gerät, sondern ein fehlender oder schlecht gemachter Potenzialausgleich. In deutschen Haushalten ist das keine Option, sondern Pflicht. Die Norm DIN VDE 0100-540 regelt genau, wie metallische Teile im Haus elektrisch verbunden werden müssen. Wenn du hier schlampig arbeitest, riskierst du nicht nur die Abnahme durch den Elektriker, sondern auch deine Sicherheit.
Warum der Potenzialausgleich dein Leben rettet
Viele unterschätzen diese Maßnahme. Dabei geht es um eines: Spannungsunterschiede eliminieren. Wenn Wasserrohre, Heizkörper und die Erdung des Stromnetzes unterschiedliche elektrische Potentiale haben, kann bei einem Fehlerstrom gefährliche Spannung an berührbaren Teilen anliegen. Der Potenzialausgleich sorgt dafür, dass alles auf demselben "elektrischen Level" liegt. Fehlt er, können Funken entstehen oder - schlimmer - Menschen einen Schlag bekommen, selbst wenn die Sicherung noch gar nicht ausgelöst hat.
Ohne korrekten Ausgleich steigt das Risiko für Störungen in sensiblen Elektronikgeräten. Moderne Häuser sind voller Datenkabel und Smart-Home-Komponenten. Ein sauberer Funktionspotenzialausgleich stabilisiert diese Systeme. Aber Vorsicht: Er ersetzt keine Isolierung, sondern ergänzt sie. Besonders bei Blitzschlagereignissen zeigt sich seine wahre Stärke, indem er Überspannungen ableitet, bevor sie Geräte zerstören.

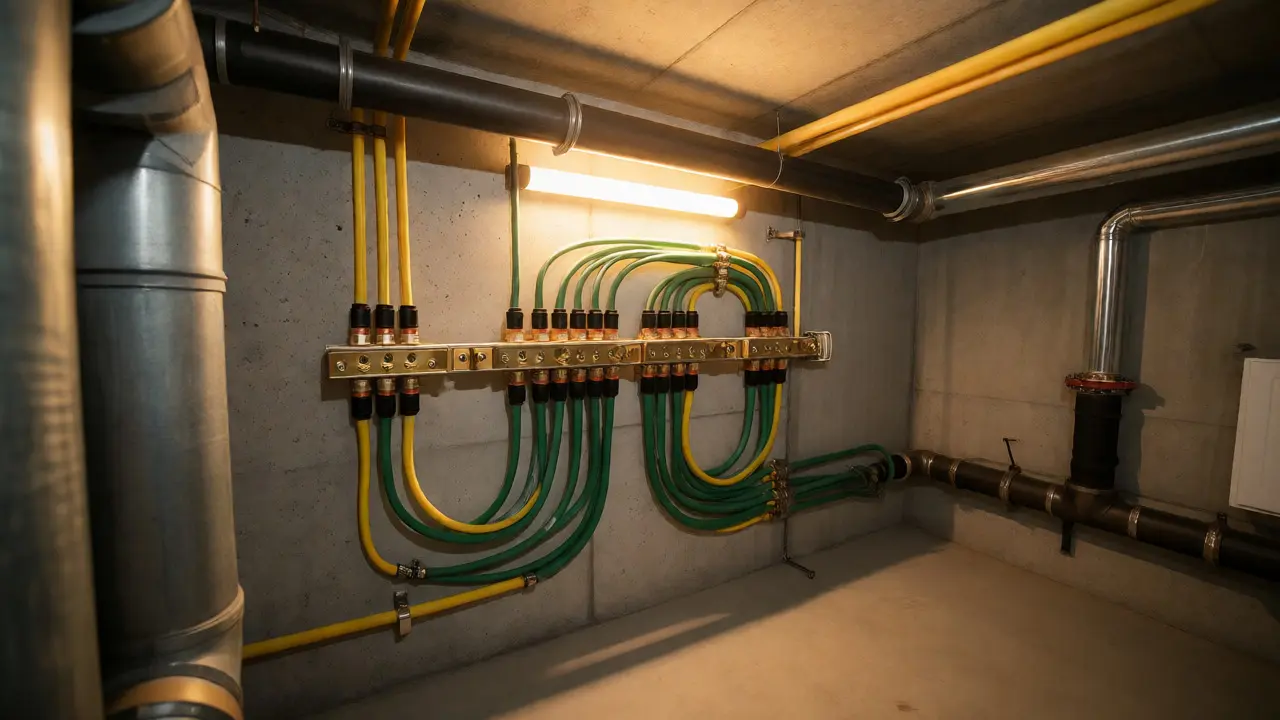

Die richtige Leitungsführung: Kurz und gerade
Wie du die Kabel verlegst, entscheidet über die Wirksamkeit. Lange, geschlängelte Wege erhöhen die Impedanz und damit den Widerstand gegen schnelle Störimpulse. Das Ziel ist eine möglichst niedrige Impedanz. Deshalb gilt: So kurz wie möglich, so gerade wie nötig. Vermeide scharfe Knicke, besonders bei starren Leitern.
Bei der Hauseinführung musst du genau hinschauen. Metallische Rohrsysteme (Wasser, Gas) brauchen ihren Anschlusspunkt nach der Trennstelle. Beim Wasser ist das meist direkt nach dem Zähler, beim Gas nach dem Isolier-Zwischenstück. Warum? Weil die Trennstelle sicherstellt, dass keine Ströme aus dem Nachbarhaus oder der Straße ungewollt ins System fließen. Ignorierst du diesen Punkt, machst du den gesamten Ausgleich zunichte.
Ein praktischer Tipp aus der Werkstatt: Montiere die Ausgleichsleitungen immer zuerst an den schweren, festen Punkten wie dem Edelstahl-Runddraht der Haupterdung. Danach erst verbindest du die leichteren Objekte wie Heizkörper. So vermeidest du mechanische Spannungen auf den dünnen Leitungen, wenn du später noch hantierst.

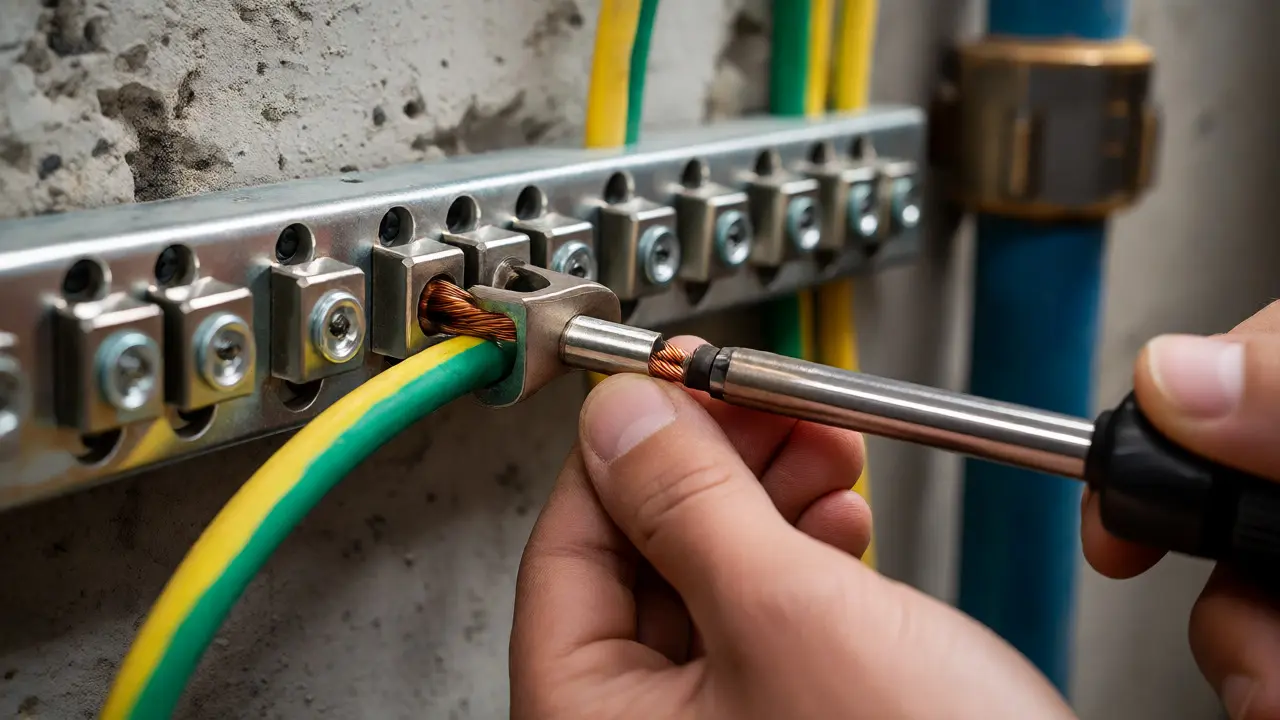

Klemmen-Technik: Der häufigste Fehlerquelle
Hier scheitert es am meisten. Studien zeigen, dass fast 80 % der Probleme bei Potenzialausgleichen auf schlechte Klemmverbindungen zurückzuführen sind. Es reicht nicht, den Draht einfach reinzustecken und festzudrehen. Bei seilförmigen Drähten (Litzen) passiert oft Folgendes: Die einzelnen Litzen liegen nicht flach auf der Kontaktfläche, sondern rollen sich zusammen oder drücken sich seitlich weg.
So machst du es richtig:
- Endhülsen nutzen: Immer Crimp-Hülsen verwenden, nie blankes Kabel ohne Hülse in eine Schraubklemme stecken. Das verhindert, dass einzelne Litzen ausbrechen und Kurzschlüsse verursachen.
- Draht bewegen: Während du die Schraube festziehst, wackle den Draht leicht hin und her. Das setzt die Litzen gleichmäßig ab und bricht Oxidschichten auf der Oberfläche auf.
- Anzugsdrehmoment beachten: Zu locker bringt keinen Kontakt, zu fest quetscht die Ader durch. Nutze einen Drehmomentschraubendreher, wenn verfügbar.
Materialien müssen passen. Kupfer an Aluminium ohne Zwischenplatte? Das führt zur elektrochemischen Korrosion. Über Jahre frisst sich die Verbindung weg, bis sie schließlich reißt. Nutze nur Klemmen, die für die jeweilige Materialkombination freigegeben sind. Bei PV-Anlagen sind spezielle Klemmen wie TerraGrifs empfehlenswert, da sie die hohen Querschnitte sicher halten.
Querschnitte und Materialien: Was die Norm verlangt
Die VDE 0100-540 ist da sehr präzise. Du darfst nicht raten. Für den Schutzpotenzialausgleich (PA-Schiene) brauchst du mindestens 6 mm² Kupfer. Ist der Hauptschutzleiter größer als 16 mm², muss der PA-Leiter mindestens die Hälfte davon betragen, aber niemals unter 6 mm² fallen.
| Anwendungsfall | Kupfer (Cu) | Aluminium (Al) | Stahl (Fe) |
|---|---|---|---|
| Schutzpotenzialausgleich (Standard) | min. 6 mm² | min. 16 mm² | min. 50 mm² |
| Funktionspotenzialausgleich | min. 4 mm² | n/a | n/a |
| Photovoltaik (Module/Montage) | min. 16 mm² | min. 25 mm² | n/a |
Beachte die Farbcodierung! Grün-Gelb ist heilig. Diese Farbe gehört ausschließlich dem Schutzleiter. Für den Funktionspotenzialausgleich (z.B. bei IT-Netzen oder Messsystemen) darfst du diese Farbe nicht verwenden. Hier greifen Installateure oft zu Rosa oder Weiß, je nach Herstellerempfehlung und lokaler Praxis, solange die Kennzeichnung eindeutig ist.
Besondere Fälle: Bad, Küche und Photovoltaik
Im Badezimmer ist der Potenzialausgleich Pflichtprogramm. Alle leitfähigen Teile - Armaturen, Duschwannen, Heizkörper, sogar die Stahlbetondecke, wenn sie zugänglich ist - müssen an die Potentialausgleichsschiene (PAS). Viele vergessen die Fensterbänke aus Aluminium oder die Handtuchhalter. Wenn du hier sparst, besteht Lebensgefahr, weil der Körper im nassen Zustand einen viel geringeren Hautwiderstand hat.
Bei Photovoltaikanlagen wird es komplexer. Die Module sind geerdet, die Wechselrichter sowieso. Die Montagegestelle aus Alu oder verzinktem Stahl müssen ebenfalls eingebunden werden. Hier reichen die Standard-6-mm²-Kabel oft nicht aus. Wie in der Tabelle oben erwähnt, sind hier meist 16 mm² Kupfer erforderlich. Nutze geeignete Klemmtechnik, die die thermische Ausdehnung der Metalle bei Sonne und Frost kompensiert.
Muss ich Kunststoffrohre auch an den Potenzialausgleich anschließen?
Nein, reine Kunststoffrohre leiten keinen Strom und benötigen daher keinen direkten Anschluss. Allerdings musst du prüfen, ob metallische Bestandteile vorhanden sind. Sind z.B. Messing-Fittings oder metallische Ventile verbaut, die mit dem Rohr verbunden sind, müssen diese ggf. in den Potenzialausgleich einbezogen werden, wenn sie berührbar sind und eine leitfähige Verbindung zum Gebäude bilden.
Darf ich grüngelbe Kabel für den Funktionspotenzialausgleich nutzen?
Nein, laut VDE-Vorschriften ist die Farbkombination Grün/Gelb strikt dem Schutzleiter vorbehalten. Für den Funktionspotenzialausgleich (FPA), der z.B. in Datennetzen oder bei empfindlichen Steuerungen verwendet wird, müssen andere Farben gewählt werden, um Verwechslungen bei Wartungsarbeiten zu vermeiden. Häufig werden hier rosa oder weiße Leiter empfohlen, sofern sie klar gekennzeichnet sind.
Was tun, wenn die Klemme oxidiert ist?
Entferne die Oxidschicht vorsichtig mit Schleifpapier oder einer speziellen Kontaktpaste. Wichtig ist, dass die Kontaktflächen sauber und metallisch glänzend sind. Nach der Reinigung die Klemme sofort wieder verschrauben, um erneute Oxidation zu verhindern. Bei starkem Befall sollte die Klemme getauscht werden, da die mechanische Festigkeit darunter leiden kann.
Ist der Potenzialausgleich auch in alten Häusern Pflicht?
Ja. Auch bei Sanierungen oder Erweiterungen muss der bestehende Potenzialausgleich überprüft und gegebenenfalls nachgerüstet werden. Alte TN-C-Systeme (nur zwei Adern) wurden oft auf TN-C-S umgestellt. Dabei muss die PEN-Aufteilung korrekt erfolgen und die Potentialausgleichsschiene entsprechend angebunden sein. Fehlende Verbindungen sind hier eine häufige Ursache für "Kribbeln" an Wasserhähnen.
Wie prüfe ich, ob mein Potenzialausgleich funktioniert?
Eine visuelle Inspektion reicht nicht aus. Fachleute messen den Übergangswiderstand zwischen den angeschlossenen Teilen und der Haupterdungsanlage. Dieser Wert sollte möglichst niedrig sein (typischerweise unter 1 Ohm, je nach Netzaufbau). Zudem wird die Kontinuität der Leitungen geprüft. Als Laie kannst du zumindest schauen, ob alle Klemmen fest sitzen und keine Korrosion sichtbar ist.
Nächste Schritte für deine Installation
Hast du die Theorie verinnerlicht, geht es ans Machen. Plane deine Kabelführung vorher. Zeichne grob auf, wo die PAS sitzt und welche Punkte angeschlossen werden müssen. Besorge hochwertige Endhülsen und passende Klemmen. Spare nicht am falschen Ende bei den Komponenten; billige Klemmen rosten schneller, als man gucken kann.
Lass die Anlage von einem eingetragenen Elektroinstallateur abnehmen. Er dokumentiert die Messwerte und bestätigt die Konformität mit der VDE-Norm. Das ist nicht nur für die Versicherung wichtig, sondern gibt dir die Gewissheit, dass dein Zuhause wirklich sicher ist. Wenn du unsicher bist, lieber einmal mehr fragen als einmal zu wenig schrauben.
