WDVS-Dübel und Schienen richtig montieren: So vermeiden Sie teure Fassadenfehler

Apr, 10 2026

Stellen Sie sich vor: Sie haben Tausende Euro in eine neue Fassadendämmung investiert, nur um nach wenigen Jahren festzustellen, dass sich Teile der Dämmung lockern oder Risse im Putz entstehen. Das klingt nach einem Albtraum, ist aber leider Realität. Die Deutsche Gesellschaft für Wärmeschutz e.V. (DGfW) schätzt, dass bis zu 70 % aller Schäden an einem Wärmedämm-Verbundsystem ist eine Baukonstruktion zur energetischen Ertüchtigung von Außenwänden, bei der Dämmplatten auf einen Untergrund geklebt und zusätzlich mechanisch befestigt werden. Auch bekannt als WDVS auf Montagefehler zurückzuführen. Meistens liegt das Problem an der falschen Anwendung von Dübeln und Schienen.

Wenn Dübel nicht korrekt gesetzt sind, kann die Fassade Windlasten von bis zu 1,5 kN/m² nicht standhalten. Das bedeutet, dass die Dämmung im schlimmsten Fall buchstäblich von der Wand geweht wird. Damit Ihnen das nicht passiert, müssen wir uns ansehen, wo die typischen Stolperfallen liegen und wie eine fachgerechte Installation wirklich aussieht.

Die richtige Wahl und Setzung der Dübel

In der Praxis begegnen uns vor allem zwei Arten von Befestigern. Einerseits gibt es die klassischen Schlagdübel, die man mit einem Hammer eintreibt. Andererseits gibt es Schraubdübel, wie etwa den Quadroline® PU-MontageQuader von Baumit, der mit einem TORX T40-Bit verschraubt wird. Welchen man wählt, hängt oft vom Dämmstoff ab: Mineralische Dämmstoffe fordern meist andere Ansätze als EPS-Platten.

Ein kritischer Punkt ist die Tiefe. Ein typischer Fehler ist eine falsche Einschraubtiefe. Für eine stabile Verbindung ist eine Mindesttiefe von 40 mm im Untergrund erforderlich, während man maximal 65 mm gehen sollte. Wer zu flach dübelt, riskiert den Halt; wer zu tief geht, kann das Material beschädigen. Besonders bei Putzdicken ab 5 mm muss die Putzschale auf etwa 10 mm aufgeweitet werden, damit der Übergang sauber bleibt.

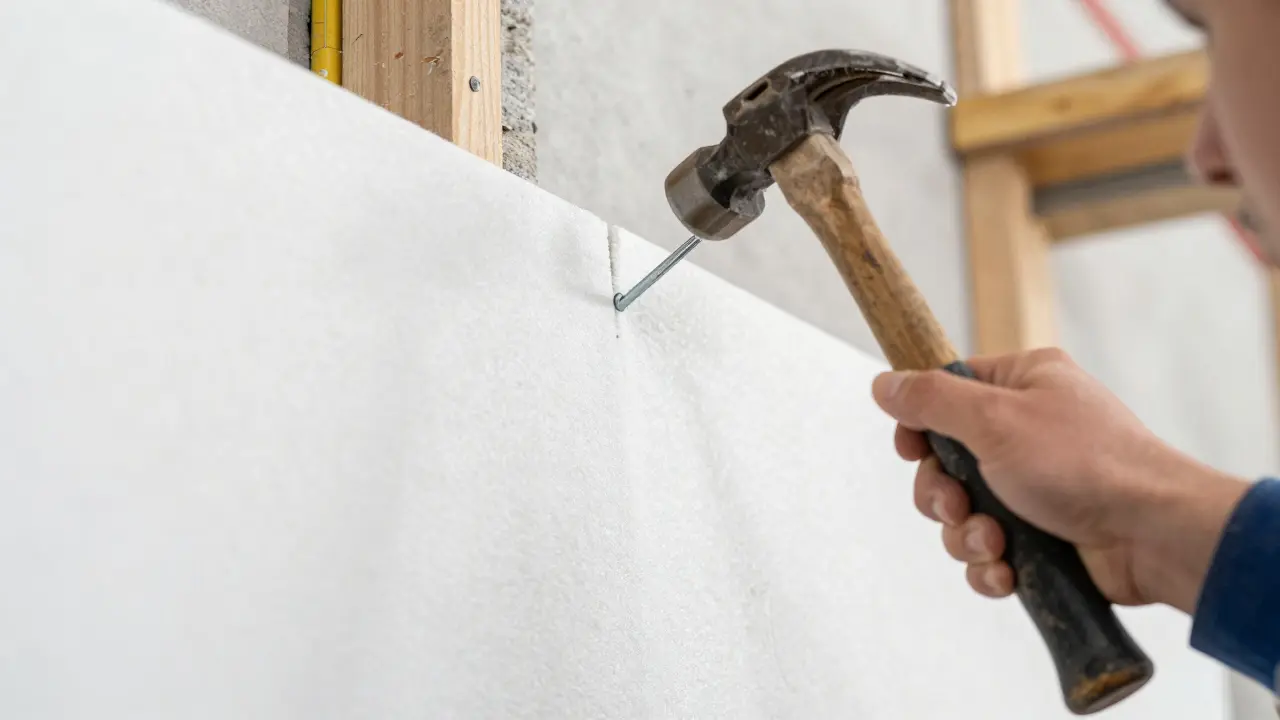

Achten Sie beim Setzen von Schlagdübeln darauf, dass diese im rechten Winkel zur Platte stehen. Wenn Sie die Dübel schräg einschlagen, erzeugen Sie Spannungen im System, die später zu den gefürchteten Rissen führen. Zudem müssen die Dübel - je nach System - etwa 25 mm aus der Dämmschicht herausragen, bevor sie versenkt oder mit Putz bedeckt werden. Ein wichtiger Hinweis für Profis: Bei Lochbaustoffen sollten Bohrungen im Drehgang erstellt werden, um ein Ausbrechen des Materials zu verhindern.

Das Dübelschema: Warum "Pi mal Daumen" nicht funktioniert

Viele Handwerker neigen dazu, die Dübelanzahl zu reduzieren, um Zeit zu sparen. In Fachforen wie bauprofis.de liest man immer wieder von Fällen, in denen statt der vorgeschriebenen 8 Dübel pro Quadratmeter nur 5 verwendet wurden. Das Ergebnis? Eine Inspektion durch den Bausachverständigen und im schlimmsten Fall die komplette Abrissverpflichtung.

Die Anzahl der Dübel ist kein Zufallswert. Sie muss basierend auf den Windlasten nach DIN EN 1991-1-4 und der Tragfähigkeit des Untergrunds berechnet werden. Wenn Sie eine Fassade im oberen Stockwerk oder in einer exponierten Lage sanieren, steigen die Anforderungen massiv an. Ein zu niedriges Dübelraster führt dazu, dass die Platten unter Winddruck „atmen“ und sich die Klebeschicht löst.

Vergleich: Mechanische Schienenmontage vs. Kleben und Dübeln
Merkmal	Kleben & Dübeln	Schienenmontage
Ausgleich von Wandtoleranzen	bis zu 2 cm	bis zu 3 cm
Primäre Befestigungsart	Kleber + mechanische Dübel	Kragendübel + Halteleisten
Zeitaufwand Montage	Mittel	Höher (präzise Ausrichtung nötig)
Sicherheit bei großen Dicken	Standard	Sehr hoch (stabilere Führung)

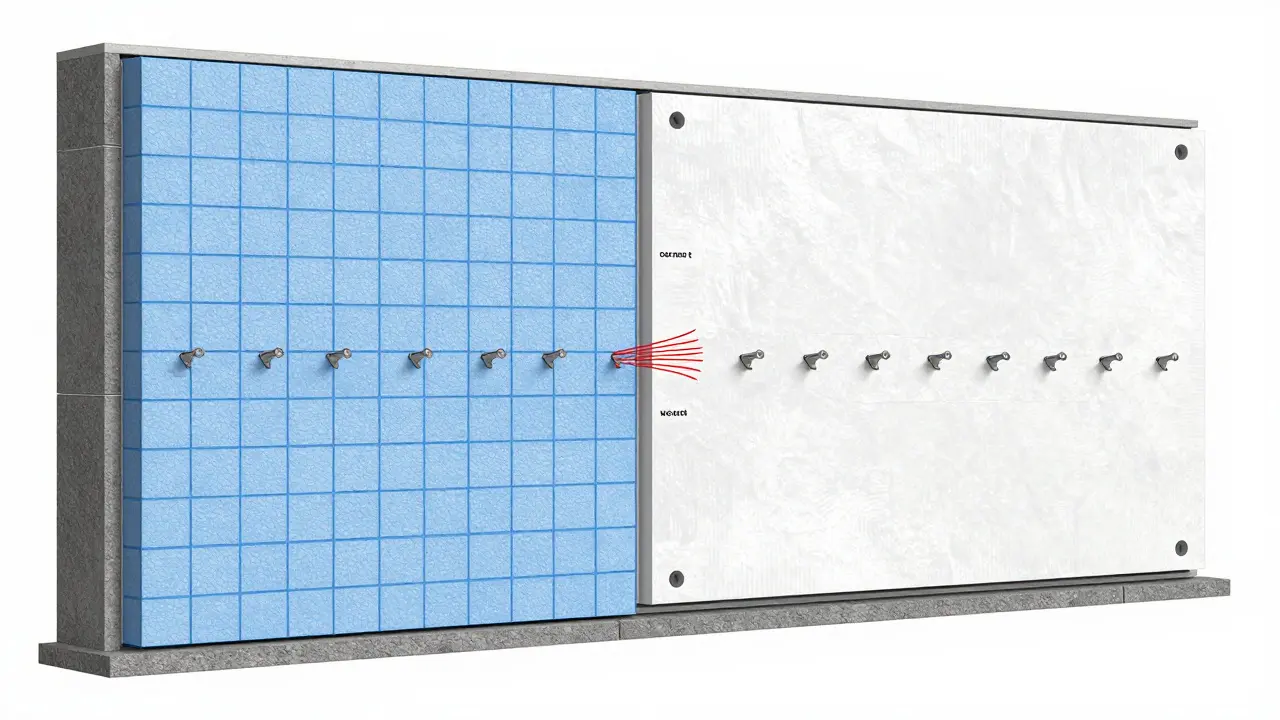

Technischer Querschnitt einer Fassadendämmung mit korrektem und falschem Dübelraster.

Montage von Schienen im Sockelbereich

Besonders im unteren Bereich der Fassade ist die Belastung hoch. Hier kommen Halteleisten zum Einsatz. Diese Schienen sorgen dafür, dass die Dämmplatten exakt gerade starten und gegen Hochspritzwasser geschützt sind. Die Leisten müssen mit zugelassenen WDVS-Kragendübeln befestigt werden, wobei ein maximaler Abstand von 30 cm zwischen den Dübeln einzuhalten ist.

Ein echtes Problem in der Praxis sind Unebenheiten der Wand. Hier hilft ein Werkzeug wie die Distanzausgleichs-Disk (DAD) von fischer, die Lücken zwischen Montageschiene und Mauerwerk überbrückt. Ohne diesen Ausgleich wird die Schiene oft leicht verbogen montiert, was die gesamte Fassadenoptik ruiniert, da die Platten darüber nicht mehr im Lot hängen.

Ein oft vergessener Profi-Tipp: Bevor Sie Anbauteile auf die Schienen setzen, sollten Sie eine dauerelastische Dichtmasse in den unteren Bereich der Montagebuchse einspritzen. Das verhindert, dass Feuchtigkeit in das System eindringt und im Winter durch Frostsprengung den Putz abplatzt.

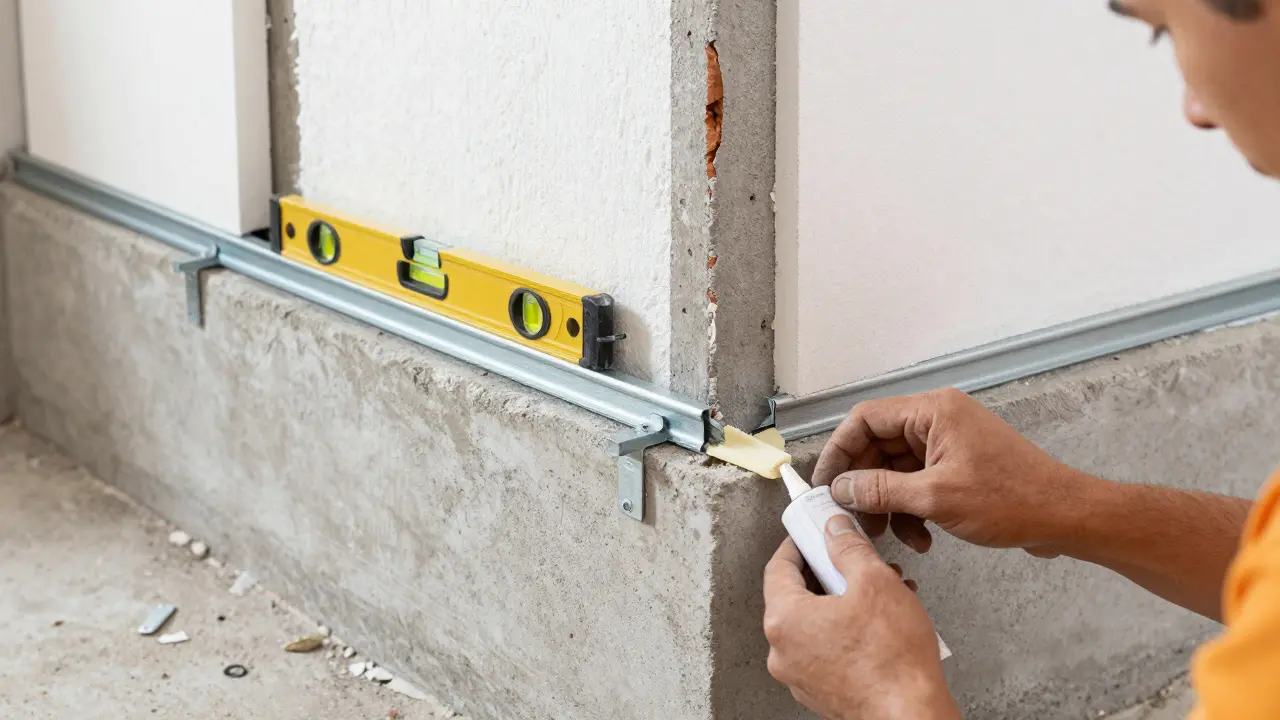

Montage einer Halteleiste im Sockelbereich einer Fassade mit Wasserwaage.

Materialspezifische Herausforderungen: Holz und Dämmstärke

Nicht jeder Untergrund ist gleich. Wer auf einem Holzuntergrund arbeitet, darf auf keinen Fall Standarddübel verwenden. Die Tragfähigkeit von Holz ist anders als die von Beton oder Ziegel. Hier sind spezielle Lösungen wie der ejotherm STR H nötig, da normale Kunststoffdübel im Holz oft nicht greifen und ausreißen.

Ein weiteres Thema ist die Dämmstärke. Durch die neuen Anforderungen der EnEV 2024 und des Gebäudeenergiegesetzes (GEG) steigen die Mindestdämmstärken oft auf 20 cm oder mehr. Hier wird es gefährlich: Bei normal entflammbaren Dämmstoffen darf ohne zusätzliche Sicherheitsmaßnahmen oft nur bis 20 cm gearbeitet werden. Wer einfach "mehr Styropor" anbringt, ohne die Dübellänge und die Anzahl anzupassen, riskiert die Systemstabilität.

Interessanterweise geht der Trend hin zu Dübeln mit integrierter Wärmebrückenreduzierung. Diese vermeiden den sogenannten "Dübel-Effekt", bei dem man im Winter kleine dunkle Punkte auf der Fassade sieht, weil der Dübel die Wärme aus dem Haus leitet. Mittlerweile nutzen über 60 % der modernen Systeme solche optimierten Befestiger.

Checkliste für die fehlerfreie Montage

Damit Sie auf der Baustelle nichts vergessen, haben wir die wichtigsten Schritte zusammengefasst. Gehen Sie systematisch vor, um spätere Reklamationen zu vermeiden:

Untergrundprüfung: Ist die Wand tragfähig? Bei Holzuntergründen spezielle Holzdübel verwenden.
Bohrloch-Check: Durchmesser (meist 8 mm) und Tiefe prüfen. Bei Lochsteinen Bohrung im Drehgang ausführen.
Dübelschema einhalten: Berechnete Anzahl der Dübel pro m² setzen, keine willkürliche Reduktion.
Positionierung: Dübel im rechten Winkel setzen, nicht schräg eintreiben.
Fugenverband: Dämmplatten im Versatz anordnen. Kreuzfugen sind absolut verboten, da sie Risse provozieren.
Sockelsicherung: Halteleisten im Abstand von maximal 30 cm mit Kragendübeln fixieren.
Abdichtung: Dauerelastische Dichtmasse in Montagebuchsen einspritzen.

Wie viele Dübel pro Quadratmeter sind bei einem WDVS wirklich nötig?

Es gibt keinen Pauschalwert für jedes Haus. Die Menge muss basierend auf der Windlastzone (nach DIN EN 1991-1-4) und der Tragfähigkeit des Untergrunds berechnet werden. In der Praxis sind oft 6 bis 10 Dübel pro m² gefordert. Eine willkürliche Reduktion führt häufig dazu, dass die Dämmplatten unter Winddruck instabil werden und sich vom Untergrund lösen.

Was passiert, wenn man Schlagdübel schräg in die Platte setzt?

Ein schräg gesetzter Dübel erzeugt punktuelle Spannungen in der Dämmschicht und im darauf folgenden Putz. Da das WDVS ein Verbundsystem ist, übertragen sich diese Spannungen. Das Ergebnis sind oft vertikale oder diagonale Risse im Oberputz, genau an der Stelle, an der der Dübel sitzt.

Warum sind Kreuzfugen bei der Verlegung von Dämmplatten verboten?

Kreuzfugen entstehen, wenn die Platten genau auf den Ecken der darunterliegenden Schicht liegen. Dies ist ein kritischer Fehler, da an diesen Punkten die Spannung im Putz am höchsten ist. Es kommt fast zwangsläufig zu Rissbildungen. Die Platten müssen immer im Versatz (verbandverlegt) angeordnet werden.

Welchen Vorteil bieten Schraubdübel gegenüber Schlagdübeln?

Schraubdübel, wie sie in modernen Systemen verwendet werden, erlauben oft eine präzisere Kontrolle der Einschraubtiefe und eine bessere Kraftübertragung in den Untergrund. Zudem lassen sie sich bei Montagefehlern leichter korrigieren als Schlagdübel, die einmal fest eingetrieben sind, kaum rückstandslos entfernt werden können.

Was muss ich bei einer Dämmstärke von über 20 cm beachten?

Bei Dämmstärken über 20 cm steigt die Hebelwirkung auf die Dübel. Sie müssen unbedingt die entsprechende Zulassung (AbZ) prüfen. Bei normal entflammbaren Stoffen sind oft Zusatzmaßnahmen erforderlich. Zudem muss die Dübellänge so gewählt werden, dass die Mindesteinschraubtiefe von 40 mm im tragenden Mauerwerk trotz der dicken Dämmschicht erreicht wird.
